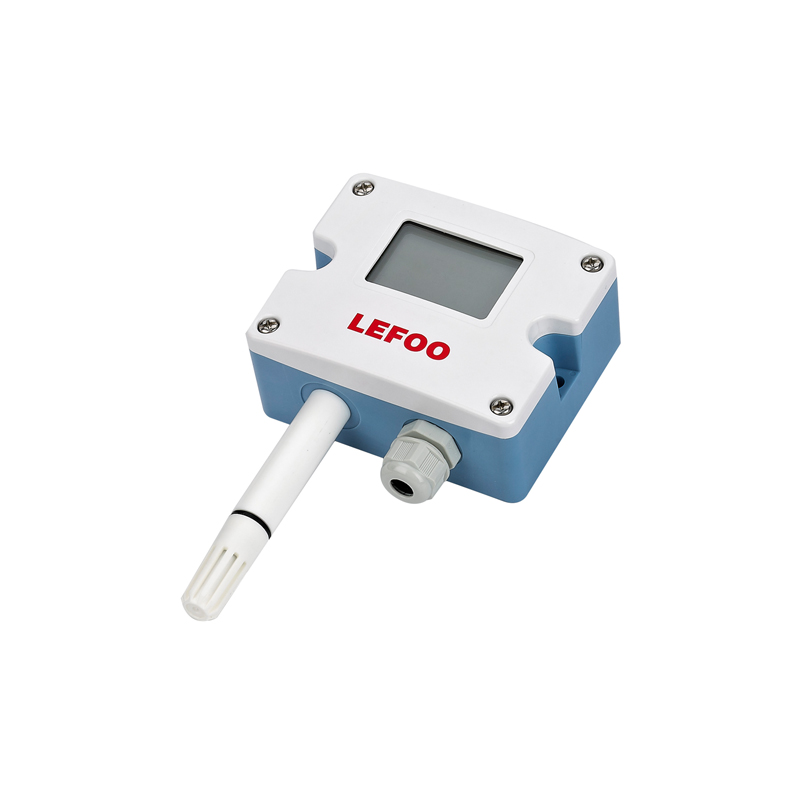

La sonda del transmisor de temperatura y humedad LFH10 se compone principalmente de una resistencia sensible a la temperatura y un condensador sensible a la humedad. El valor de resistencia de la resistencia sensible a la temperatura es proporcional a la temperatura. El valor de capacitancia del condensador sensible a la humedad está relacionado con la humedad circundante. Cuanto mayor sea la humedad, menor será el valor de capacitancia. Los componentes principales del transmisor de temperatura y humedad son el chip de silicio y el circuito de control. El circuito de control leerá los cambios en resistencia y capacitancia y el chip de silicio generará señales de 0-5V o RS485. La ventaja del transmisor es que no consume energía y aún puede proporcionar un monitoreo preciso y en tiempo real de la temperatura y la humedad incluso cuando no hay energía.
Dos Salidas: Temperatura y Humedad
Anti-interferencia
Certificados CE y RoHS
Una variedad de métodos de instalación y métodos de salida son opcionales.
El diseño de la carcasa es ligero y hermoso, con pantalla dual de temperatura y humedad con retroiluminación LCD.
La fuente de alimentación y la salida tienen protección contra sobretensión y conexión inversa, con un alto grado de protección IP65.
Adopte sensores de alta precisión y control principal, con buena estabilidad a largo plazo y capacidad antiinterferente.
| Transmisor | Digital |
|---|---|
| Medición | 10%~100% |
| Salida | RS485/Modbus, 0~10VDC, 4~20mA opcional |
| Exactitud | ±3% a 25°C y 20~80% de humedad relativa |
| Tiempo de respuesta | ≤10s(25°C, aire de flujo lento) |
| Transmisor | Resistencia digital o térmica. Ver Tabla de Selección. | |
|---|---|---|
| Medición | 0~50°C, -20~60°C, etc. | |
| Salida | 4~20mA,0~10VDC,RS485/Modbus opcional. | |
| Resistencia Térmica | Ver tabla de selección y tabla de indexación de resistencia térmica. | |
| Exactitutd | Tipo diaital: ±0,3°C@5~60°C. | |
| Resistencia térmica: típica ±0,2~0,4°C@25°C, consulte la tabla de selección. | ||
| Fuente de alimentación | Tipo de voltaje/tipo RS485 15~35VDC/24VAC±20% | Tipo de corriente: 18,5 ~ 35 VCC (RL = 500 Ω) |
| 8,5~35 VCC (RL=0Ω) | ||
| Carga de Salida | ≤500Ω(tipo de corriente),≥2KΩ(tipo de voltaje) | |
| Display | Pantalla LCD opcional, con pantalla de unidad y retroiluminación? 4-20mA sin luz de retroalimentación | |
| Material de la carcasa | Carcasa de PC, sonda de PC y filtro de polímero (sonda de acero inoxidable y filtro sinterizado de acero inoxidable opcionales) | |
| Ambiente de Trabajo | -20~60°C, 5%-95%RH (sin condensación) | |
| Nivel de Protección | IP65 | |
| Código y descripción | Observación | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| LFH101- | Transmisor de temperatura y humedad de pared | Modelo | |||||||
| LFH102- | Transmisor de temperatura y humedad tipo conducto | ||||||||
| LFH103- | Transmisor de temperatura y humedad tipo split | ||||||||
| 2 | ±2% HR (0,3 °C) | Rango de Precisión | |||||||
| 3 | ±3% HR (0,3 °C) | ||||||||
| V10 | 0~10 VCC (tres cables) | Salida de Humedad | |||||||
| A4RS | 4~20mA (dos cables) | ||||||||
| V10 | RS485/Modbus | ||||||||
| V10 | 0~10 VCC (tres cables) | 2 | NTC20K, ±0,4°C@25°C | Salida de Temperatura | |||||
| A4 | 4~20mA (dos cables) | 3 | Ni 1000,±0,4°C@25°C | ||||||
| RS | RS485/Modbus | 4 | NTC10K-II, ±0,4 °C a 25 °C | ||||||
| 0 | PT1000, ±0,2 °C a 25 °C | 5 | NTC10K-II, ±0,4 °C a 25 °C | ||||||
| 1 | PT100, ±0,2°C@25°C | 6 | NTC10K-A, ±0,4°C@25°C | ||||||
| 0 | NO | Rango de Temperatura | |||||||
| 1 | 0~50°C | ||||||||
| 2 | -20~60°C | ||||||||
| 8 | Otros (especificados por el cliente) | ||||||||
| 0 | No Display | Modo de visualización | |||||||
| 1 | Pantalla LCD | ||||||||
| LFH101- | 2 | A4 | 3 | 1 | 1 | Ejemplo de Selección | |||
1. El tipo actual de LFH 101/102/103 se alimenta mediante el circuito de humedad, por lo que se debe utilizar este circuito; de lo contrario, el producto no podrá funcionar normalmente.
2. Sólo cuando la opción de salida de temperatura es V10 o A4, se puede seleccionar el rango de temperatura correspondiente 1-8; de lo contrario, sólo 0 está disponible.
3. Ejemplo : LFH101-3A4A411 significa el tipo montado en la pared con una precisión de 3%RH (0,3°C), salida de humedad 4~20mA, salida de temperatura 4~20mA, rango de temperatura 0~50°C con pantalla .
